Für eine Detailansicht einfach auf das entsprechende Bild klicken.

Benötigte Materialien:

2 Stück Streuscheiben (original Ford-Teilenummer: 84AG13547AA )
1 Stück Halterung für Streuscheibe Beifahrerseite (original Ford-Teilenummer: 91AG13M232AA )
1 Stück gelbes Relais - Innenlichtverzögerung - Imp.-Geber Zus.-Beleuchtung Tür 20 Sek. (original Ford-Teilenummer: 85GG13C718AA )
2 Stück Glühbirnen 5W / 12V

Als erstes wird eine der beiden Streuscheiben in die vorhandene Halterung unterhalb der Lenksäule eingeklickst. Eine Lampe in die vorhandene Fassung am Kabelbaum einstecken und in die Streuscheibe eindrehen.
(Foto zeigt die viereckige Halterung unterhalb der Lenksäule die in jedem Escort vorhanden ist, das Kabel mit der Lampenfassung ist etwas versteckt am Kabelbaum zu finden)

Streuscheibe in die neue Halterung (91AG13M232AA) einklicksen, die zwei Pfropfen unterhalb des Handschuhfachs entfernen und die neue Einheit an dieser Stelle einklicksen, Lampe in die vorhandene Fassung am Kabelbaum einstecken und in die Streuscheibe eindrehen.

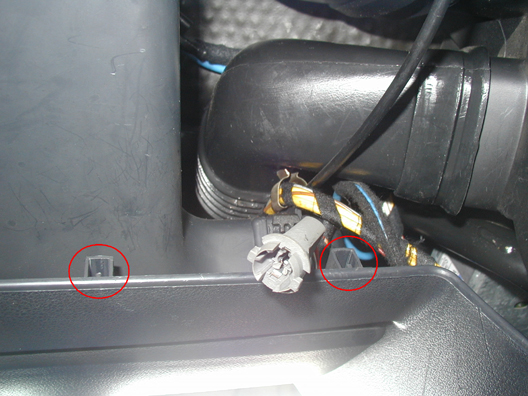

(Foto zeigt die rot markierten Befestigungspunkte für die neue Halterung unterhalb des Handschuhfaches. Auch hier ist das Kabel mit der Lampenfassung etwas versteckt am Kabelbaum zu finden)

Fehlt nur noch das Relais in der ZEB (Zentral-Elektrik-Box, Sicherungskasten): Sicherungskasten herunterklappen, vorhandene Brücke bei der gelben Markierung entfernen und an dessen Stelle das gelbe Relais einsetzten.
