Das Kamerakabel ist auf der Beifahrerseite des Civic's verlegt und geht direkt in das DVD Laufwerks des Navigationsgeräts. Es ist möglich das Kabel vom Navigationsgerät abzuziehen ohne dafür Teile des Armaturenbretts lösen zu müssen. Wer trotzdem von hinten an das DVD-Laufwerk möchte findet eine Ausbauanleitung im Kapitel 'Monitor ohne Rückwärtsgang
aktivieren'.

Pinbelegung des Kamerakabels:

Rot: VCC
Schwarz: Masse
Braun: Abschirmung
Blau/Schwarz: Kamera-Erkennung
Weiß: Video-Masse
Gelb: Video

Anleitung:

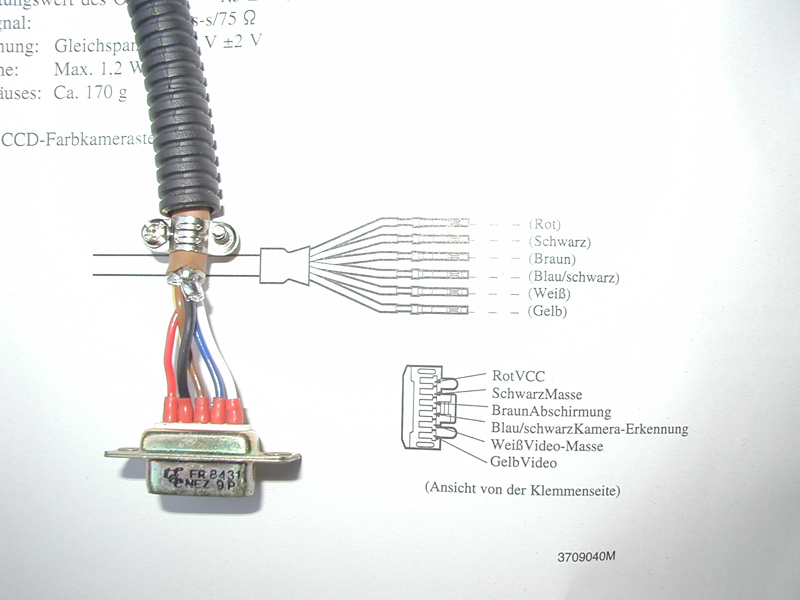

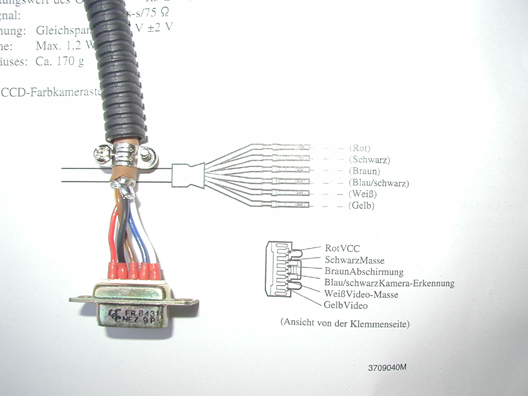

Als erstes wird das Kamerakabel durchtrennt und an beide Enden jeweils ein Stecker und eine Buchse (9 polig D-Sub) angelötet.

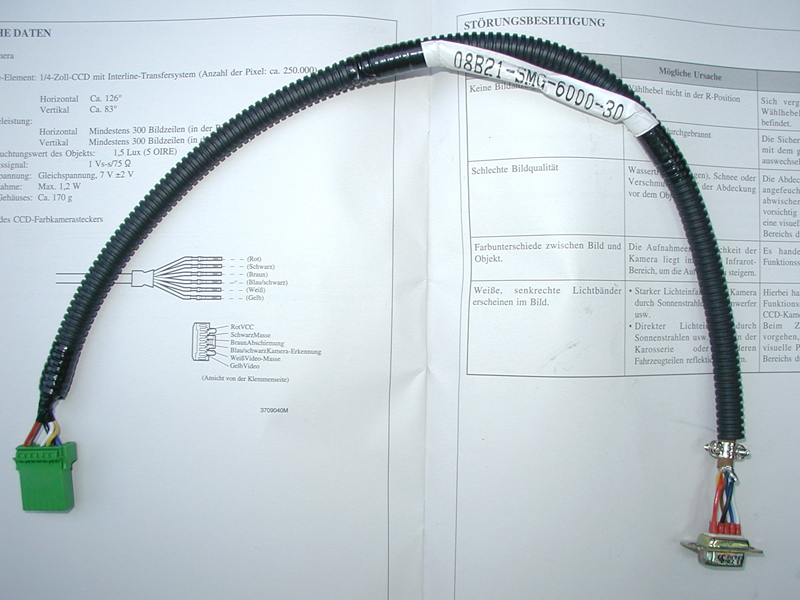

Das fertige Teilstück des Kamerakabels mit dem grünen Stecker der an das DVD-Laufwerk des Navi's angeschlossen ist.

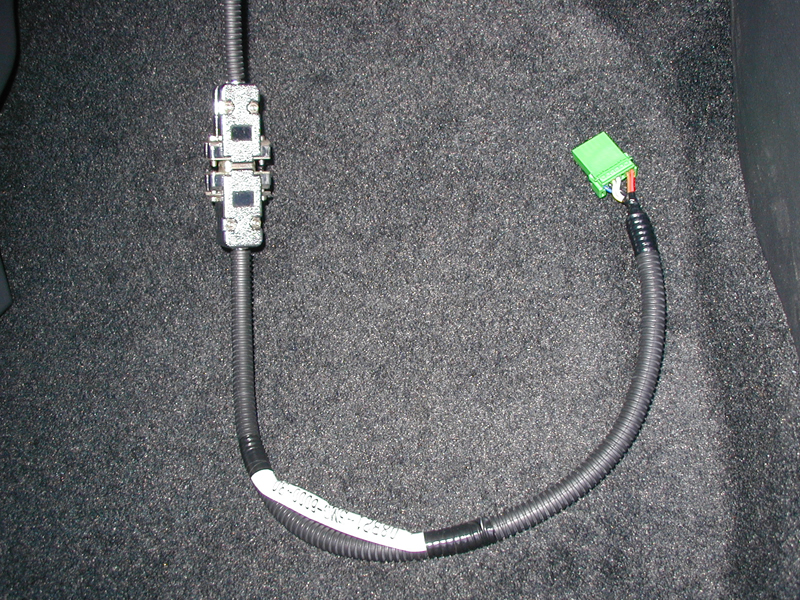

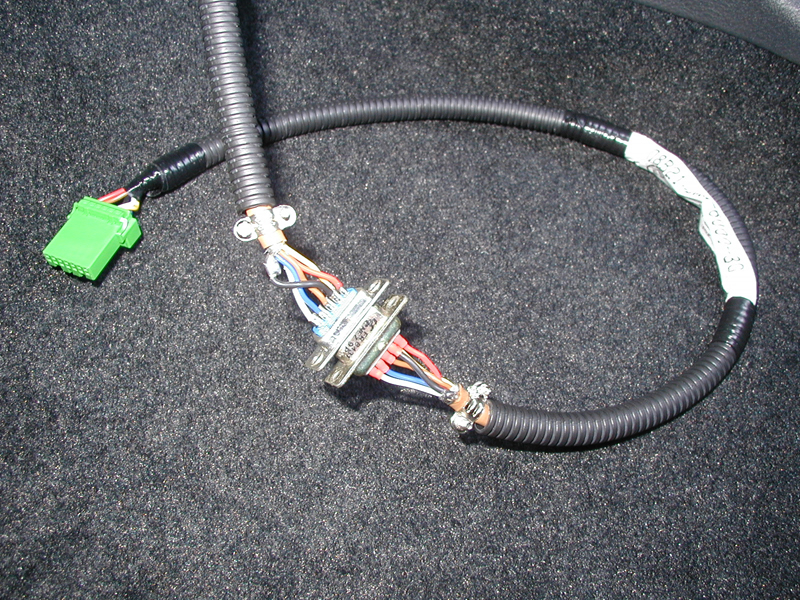

Das fertige Kamerakabel, einmal ohne und mit Steckergehäusen.

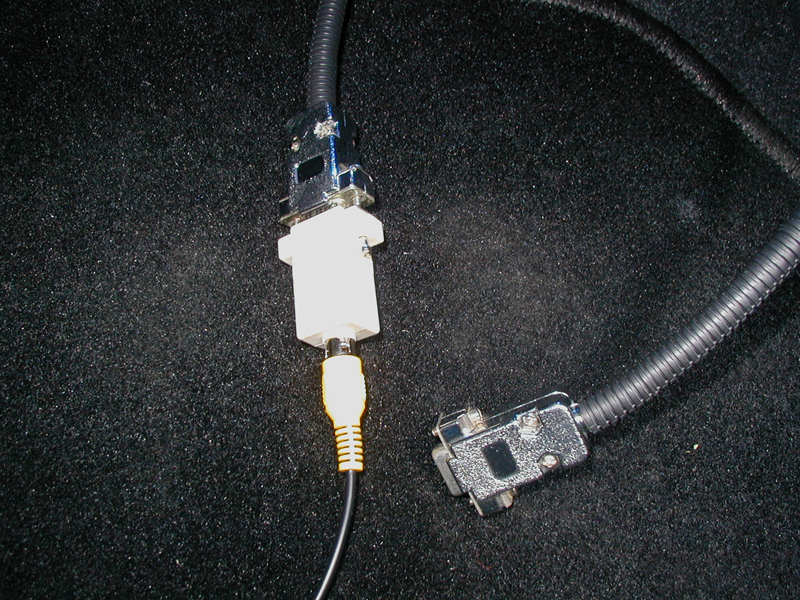

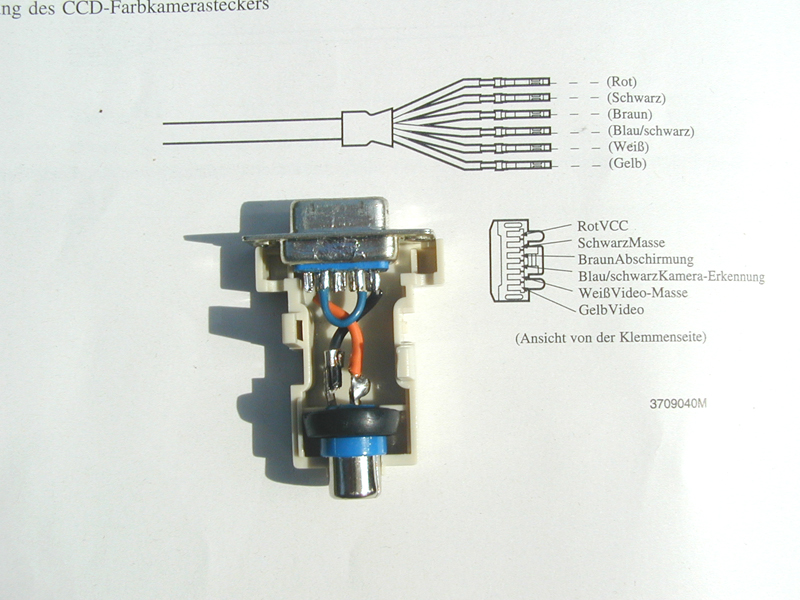

Zum Testen bauen wir einen Adapter von Chinch auf unseren neuen 9 poligen Stecker. Damit der Adapter vom Navigationssystem erkannt wird muss noch eine Brücke zwischen den Pins 'Kamera-Erkennung' und 'Masse' gelegt werden.

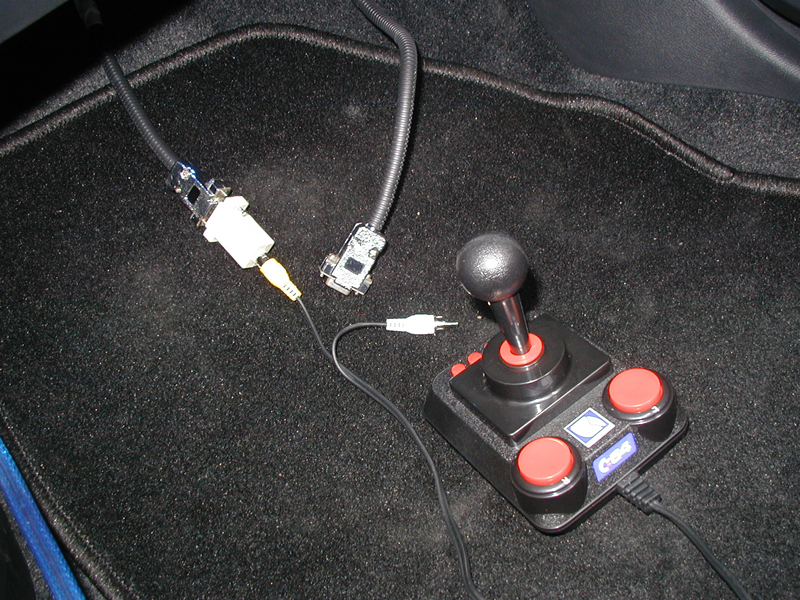

Mit dem Adapter lassen sich jetzt beliebige Videoquellen anschliessen, wie z.B. einen C64DTV Game Joystick.
