Für eine grössere Ansicht einfach auf das entsprechende Bild klicken.

Um den Videoeingang des Navigationssystems zu aktivieren muss nur ein Kabel am DVD-Laufwerk des Navigationsgerätes mit +12V beschaltet werden.
Durch das Einbauen von zwei Dioden und einem Schalter (wie im Schaltplan eingezeichnet) kann der Videoeingang jederzeit eingeschaltet werden.
Es eignen sich Standard Dioden vom Typ 1N4001 oder 1N4007. Sie kosten nur ein paar Cent, sind aber wichtig um das +12V Steuersignal nur in bestimmte Richtungen fliessen zu lassen. Beim Einbau ist unbedingt die Polarität der Dioden zu beachten!

Um den Videoeingang des Navigationssystems zu aktivieren muss zuerst das DVD-Laufwerk freigelegt werden um an die Kabel auf der Rückseite zu kommen.

(Die Anleitung zum Ausbau des DVD-Laufwerkes folgt in den nächsten Tagen)

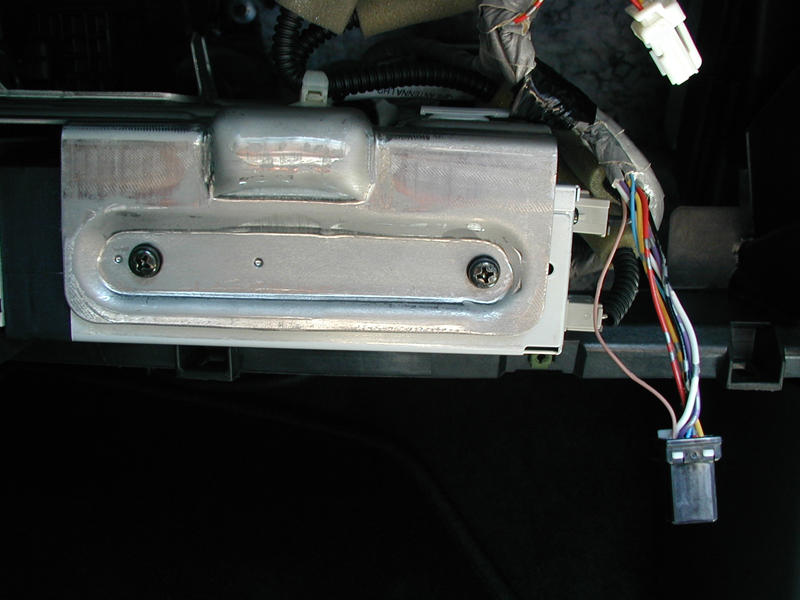

Folgender Stecker vom DVD-Laufwerk wird benötigt. Das braune Kabel ist die Steuerleitung mit welcher der Videoeingang aktiviert werden kann.

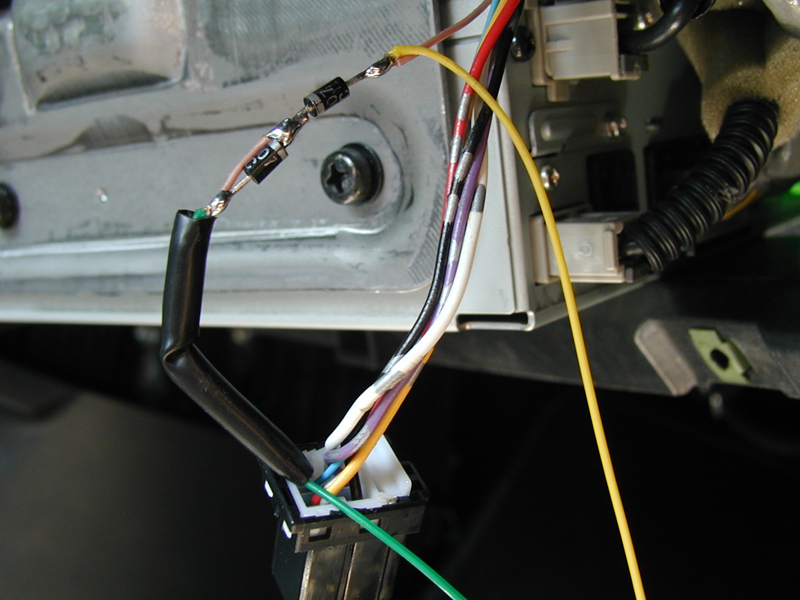

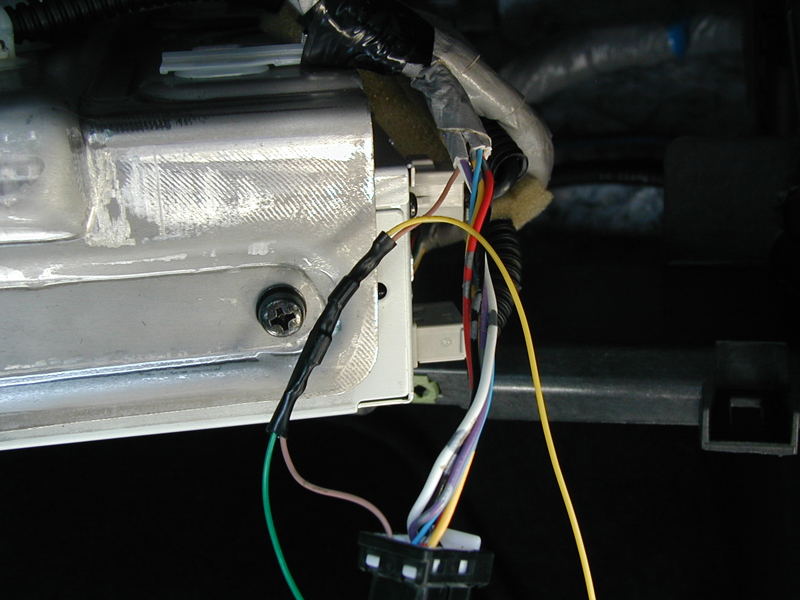

Die Dioden werden direkt in den Kabelbaum eingelötet. Verbindet man jetzt das neue grüne Kabel mit +12V schaltet sich der Videoeingang ein. Das gelbe Kabel auf dem Bild dient später dem elektronischen Umschalter zur Erkennung ob der Rückwärtsgang eingelegt wurde. Die Kamera wird durch diese Massnahme immer Vorrang vor allen anderen Videoquellen haben.

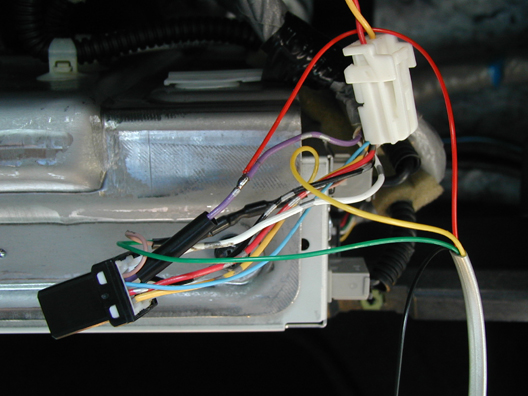

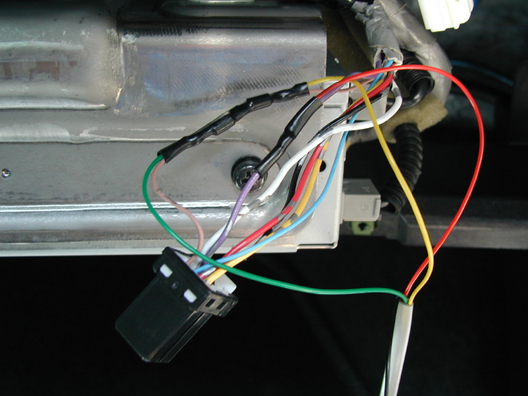

Die +12V können wir an dieser Stelle direkt dem Kabelbaum an dem violetten Kabel abgreifen. Verbindet man jetzt das grüne Kabel mit dem roten Kabel schaltet sich der Videoeingang ein. Ausserdem werden die +12V später als Stromversorgung für den Audio/Videoumschalter verwendet.
